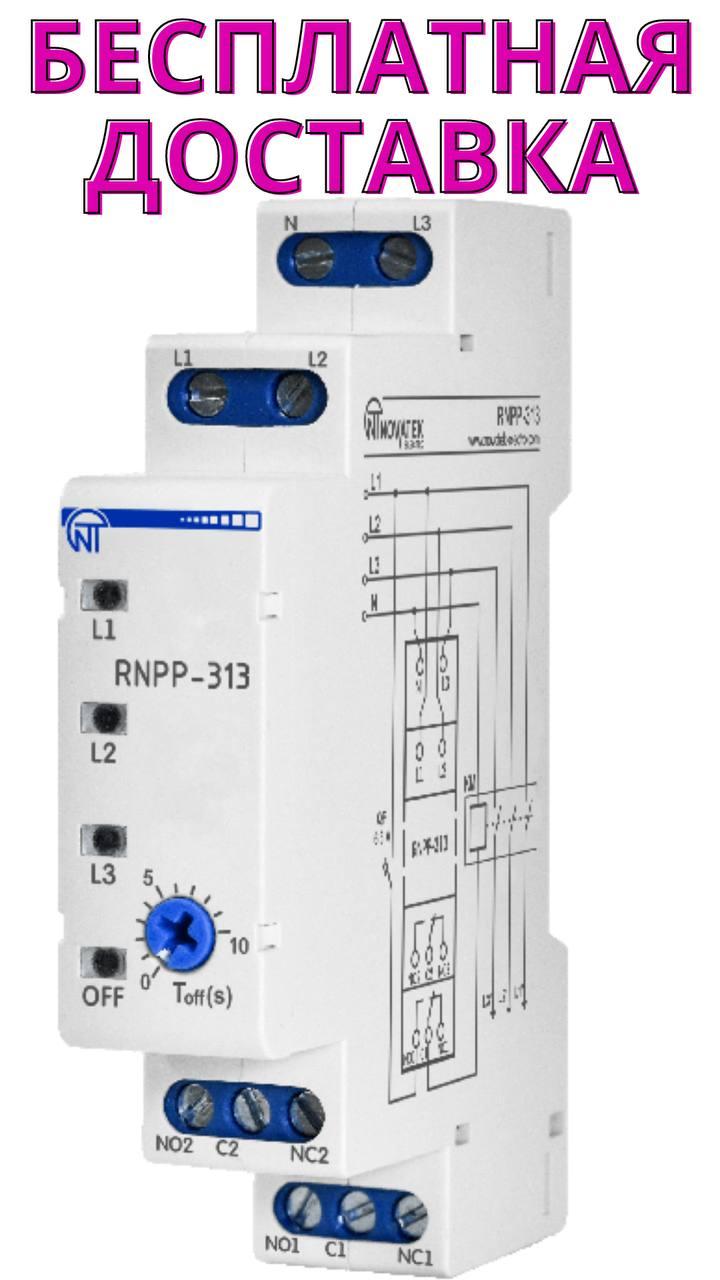

Трифазне реле напруги та контролю фаз Новатек РНПП-313

Трифазне реле напруги та контролю фаз Новатек РНПП-313

Реле напруги, перекосу та послідовності фаз РНПП-313 призначене:

• для контролю допустимого рівня напруги;
• для контролю правильного чергування та відсутності злипання фаз;
• для контролю повнофазності та симетричності напруги мережі (перекосу фаз);
• для вимкнення навантаження при неякісній напрузі мережі;
• для контролю якості напруги мережі після вимкнення навантаження та автоматичного увімкнення його після відновлення параметрів напруги;
• для відображення аварії при виникненні аварійної ситуації та відображення наявності напруги на кожній фазі;
• для контролю обриву нуля.

У виробі передбачені можливості регулювання часу затримки спрацьовування захисту по порекосу фаз. Після відновлення параметрів напруги мережі виріб знову вмикає навантаження через час АПВ.

У виробі використаний імпульсний блок живлення, що дозволяє використовувати РНПП-313 у ланцюгах із значними спотвореннями форми напруги живлення.

РНПП-313 може працювати в наступних режимах:
1) Контроль мінімальної напруги У цьому режимі при зниженні напруги мережі нижче ніж 195 V захищуване обладнання відключиться від мережі.
2) Контроль максимальної напруги У цьому режимі, коли напруга мережі підвищується вище 260 V захищуване обладнання відключиться від мережі.
3) Контроль наявності фаз В цьому режимі у разі обриву однієї з фаз захищуване обладнання відключиться від мережі.
4) Контроль неправильного чергування і наявності злипання фаз У цьому режимі у разі неправильного підключення або за наявності злипання однієї з фаз захищуване обладнання відключиться від мережі.
5) Контроль перекосу фаз У цьому режимі при різниці напруг між фазами більше за 40 V захищуване обладнання відключиться від мережі. 6) Контроль обриву нуля.
У разі обриву нуля захищуване обладнання відключиться від мережі та згаснуть індикатори LINE та OFF.

Контроль наявності фаз зберігається в будь-якому режимі роботи виробу. В усіх режимах роботи виріб спрацьовує при обриві фаз або зниженні напруги нижче 100 Vна одній або декількох фазах за фіксований час 0,25 секунди.

Характеристики

• Номінальна лінійна/фазна напруга живлення мережі: 400/230 V
• Частота мережі: 45 - 65 Hz
• Нижній поріг вимкнення напруги: 195 V
• Верхній поріг відключення напруги: 260 V
• Діапазон регулювання часу спрацьовування захисту від перекосу фаз: 0,25 – 10 s
• Фіксована затримка спрацьовування за мінімальною напругою: 5 s
• Фіксована затримка спрацьовування за максимальною напругою: 1 s
• Час спрацьовування при перевищенні напруги 290 V: ≤ 0,25 s
• Час повторного включення (АПВ): 5 s
• Час спрацьовування при обриві однієї із фаз: ≤ 0,25 s
• Час готовності після подачі напруги живлення: ≤ 0,2 s
• Розмір визначення перекосу фаз: 40 V
• Гістерезис за напругою: 5 – 6 V
• Гістерезис з перекосу фаз: 5 – 6 V
• Точність визначення порогу спрацьовування за напругою: ≤ 3 V
• Потужність (під навантаженням): ≤ 1,2 W
• Максимальний струм вихідних контактів, що комутується: 5 A
• Кліматичне виконання: УХЛ 3.1
• Ступінь захисту лицьової панелі: IP 40
• Ступінь захисту клемника: IP 20
• Допустимий ступінь забруднення: II
• Категорія перенапруги: III
• Клас захисту від ураження електричним струмом: II
• Номінальна напруга ізоляції: 450 V
• Номінальна імпульсна напруга, що витримується: 4,0 kV
• Перетин проводів для підключення до клем: 0,5 – 1,5 мм2
• Момент затягування гвинтів клем: 0,4 N*m
• Маса: ≤ 0,100 kg
• Габаритні розміри, HxBxL: 90х18х65 mm
